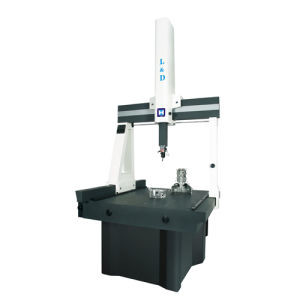

Macchina di misurazione di coordinata del manuale CMM con Renishaw MH20I
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | L&D |
| Certificazione: | CE |
| Numero di modello: | Find564 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | pacchetto esportante standard |
| Tempi di consegna: | 12 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 50, 000PCS/Year |
|
Informazioni dettagliate |
|||
| Metodo di operazione: | Manuale | Corsa XYZ: | 500*600*400mm |
|---|---|---|---|
| Risoluzione del lettore: | 0.5µm | Misuratore: | Scala di Renishaw |
| Porto: | Shenzhen, Cina | Origine: | La CINA |
| Evidenziare: | macchina di misurazione coordinata CMM di 0.5mm,macchina di misurazione coordinata di 220V CMM,Macchina del manuale cmm dello SGS |
||
Descrizione di prodotto
Macchina di misurazione di coordinata del manuale CMM con Renishaw MH20I
Uso
la macchina di misurazione coordinata del manuale di serie del CMM-ritrovamento è ampiamente usata nel campo di macchinario, automobile, aviazione, muffa, metallo e fabbricazione di alta precisione dello strumento, che può ispezionare la dimensione geometrica, forma e posizione della scatola, ferrovia di guida, ingranaggio, curva, camma ed altri pezzi in lavorazione. Questa macchina è necessaria per cad, il cae e la camma in reingegnerizzazione.
Caratteristiche & vantaggio
1. La tavola monolitica del granito, struttura commovente unilaterale del ponte, ottimizza la prestazione del movimento ed assicurare la stabilità e la precisione dei sistemi meccanici
2. Tre asce usano le 000 guide di alta precisione livellate del granito della natura, così giroscopico ha le stesse caratteristiche della temperatura, buona rigidità e deformazione antinvecchiamento
3. Tutte le guide utilizzano i cuscinetti di aria di alta precisione, con non precomprima più uniformemente la progettazione ed abrasione, funzionamento ed assicuri la prestazione dinamica eccellente della macchina
4. progettazione pneumatica dell'equilibrio di Z-asse per migliorare le caratteristiche di moto
5. adotti il nastro autoadesivo di RENISHAW della scala della grata di riflessione del metallo, di modo che tre asce hanno lo stesso coefficiente di espansione e migliorano la stabilità dell'attrezzatura
6. adotti la sonda di alta precisione di RENISHAW MH20I
7. adotti il filtro dell'aria ed il regolatore di alta qualità di JMC dal Giappone, che assicurano che la macchina possa essere la stabilità a lungo termine usata
8. CMM il software potente RationalDMIS fornisce la soluzione perfetta per la misura, interfaccia, facile da imparare amichevoli ed uso.
Specificazione
| Modello | Find564 | Find785 | Find7105 | Find7155 | |
| Viaggio (millimetri) | X | 500 | 700 | 700 | 700 |
| Y | 600 | 800 | 1000 | 1500 | |
| Z | 400 | 500 | 500 | 500 | |
| Sistema di azionamento | Manuale | ||||
| Sistema di conteggio | Scala di RENISHAW con 0.5µm | ||||
| Sistema di sondaggio | RENISHAW MH20I o MCP | ||||
| Software di misurazione | RationalDMIS | ||||
| Struttura | Scivolamento del tipo del ponte | ||||
| Guida | Cuscinetto dell'aria | ||||
| Accuratezza (µm) | MPEE = (3 + L/250) | MPEE = (4 + L/200) | |||
| Carico massimo (chilogrammi) | 300 | 500 | |||
Ambiente
| Alimentazione elettrica | Un ± 10% di 220 V 50/60 di hertz |
| Consumo dell'aria | 120L/min a 0,4 MPa |
| Dotazione d'aria | MPa del ³ 0,5 |
| Temperatura | 18℃~ 22℃ |
| Umidità | 40% ~ 70% |
