Microscopio ottico del creatore dello strumento del CCD 200mm*100mm
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | L&D |
| Certificazione: | CE |
| Numero di modello: | Mm-2010 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | pacchetto esportante standard |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 50, 000PCS/Year |
|
Informazioni dettagliate |
|||
| Ingrandimento: | 10-100X | Uso: | Misurazione |
|---|---|---|---|
| Principio: | Ottica | Metropolitana ottica: | Metropolitana monoculare (norma) |
| Lente dell'oculare: | 10X | Obiettivo: | 1X (facoltativo), 3X (norma), 5X (facoltativi) |
| Viaggio di X/Y (millimetro): | 200 x 100 | Viaggio di asse di Z (millimetri): | 150 |
| Risoluzione di X/Y/Z-Axis: | 0,5 | Carico: | 10Kg |
| Specificazione: | SGS | Origine: | Guangdong |
| Codice di HS: | 9011200000 | Porto: | Shenzhen, Cina |
| Evidenziare: | microscopio del creatore dello strumento di 100mm,Microscopio del creatore dello strumento del CCD,microscopio del creatore dello strumento di 100mm * di 200 |
||
Descrizione di prodotto

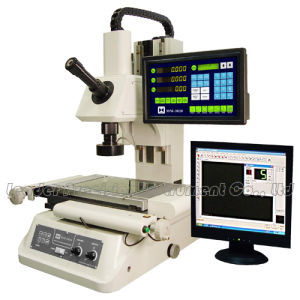

Microscopio ottico del creatore dello strumento del CCD 200mm*100mm
Buon microscopio di misurazione ottico del creatore dello strumento di vista con la telecamera CCD (MM-2010)
Introduzione
I microscopi di misurazione di serie di millimetro è un sistema di misurazione fotoelettrico di alta precisione e di efficienza. Pricipalmente si applica nella 2D misura, a volte in 3D pure con il calibro dell'oculare. Le misure di rugosità di superficie, di altezza, di profondità, dei punti, ecc. Sono fatti semplicemente con il metodo di misurazione relativo. Il microscopio di misurazione di serie di millimetro altamente è apprezzato dai produttori per la sue misura ed ispezione accurate degli oggetti, quali il PWB, i pezzi di precisione, CI, teste magnetiche, componenti elettronici, ecc.
Caratteristiche
1. i microscopi di misurazione di serie di millimetro hanno molte funzioni come l'acquisizione dati/visualizzazione, visualizzazione/che ingrandice, ingresso/uscita di immagine di dati ecc
2. fornito della telecamera CCD professionale di colore di ispezione e del software di misurazione di immagine notevolmente migliora la prestazione di misura di immagine, rende l'operazione di rilevazione di bordo più veloce e più accurata.
3. il sistema dell'oculare può eseguire la buona vista ottica e l'illuminazione è molto più chiara di video macchina di misurazione.
4. i microscopi di misurazione di serie di millimetro possono anche collegarsi al PC dall'interfaccia RS232 sul dispositivo della lettura digitale. Può introdurre direttamente e produrre i dati misurati.
5. corpo con alto-rigidità, raggiungere un campo visivo tagliente e chiaro e un'accuratezza stabile ad ingrandimento totale desiderato
6. oculari con un ampio campo visivo per ridurre affaticamento dell'occhio che accompagna un molto tempo di ispezione
Da entrambi i lati della colonna, posto che il movimento tratta con le grandi prese per il fuoco e la misura
7. costruito in commutatori del set a zero dell'asse y e di X
8. disponibile con la video unità per il miglioramento ad un sistema di misurazione video
Specifiche
| Modello | MM-1510 | MM-2010 | MM-2515 | MM-3020 |
| Tubo ottico | Tubo monoculare (norma), tubo binoculare | |||
| Lente dell'oculare | 10X | |||
| Obiettivo | 1X (facoltativo), 3X (norma), 5X (facoltativi) | |||
| Illuminazione | Illuminazione riflessa: Illuminazione di Telecentric con il diaframma di apertura regolabile, lampada dell'alogeno 12V/50W Illuminazione trasmessa: Illuminazione di Koehler con il diaframma di apertura regolabile, lampada dell'alogeno 24V/20W |
|||
| La dimensione della Tabella del metallo (millimetri) | 354 x 228 | 404 x 228 | 450*280 | 500*330 |
| La dimensione della Tabella di vetro (millimetri) | 210 x 160 | 260 x 160 | 306*196 | 350*250 |
| Viaggio di X/Y (millimetro) | 150 x 100 | 200 x 100 | 250*150 | 300*200 |
| Viaggio di asse di Z (millimetri) | 150 | 150 | 200 | 200 |
| Risoluzione di X/Y/Z-axis | 0,5 | 0,5 | 0,5 | 0,5 |
| Carico | 5kg | 10kg | 20kg | 20kg |
| Commutatore zero | X e assi y | |||
| Misuratore | Scale lineari incorporate | |||
| Lettura di Digital | Zero-regolazione, commutazione di risoluzione, funzione obliqua, emissione dei dati via RS-232C | |||
| Accuratezza di misurazione (a 20º C) | µ (3+L/75) m.; L: lunghezza di misurazione (millimetri) | |||
| Alimentazione elettrica | 100-120V/220V-240V, 50/60Hz | |||
| Peso (chilogrammi) | 102 | 112 | 138 | 142 |
| Dimensioni (millimetri) | 540 x 670 x 850 | 800*680*920 | ||
Accessori standard
| Video unità | MM-V |
| Unità della telecamera CCD | Sensore di immagine: 1/3" telecamera CCD di colore |
| Software operativo | 2D software di misura |
| Accessorio standard | Pedale |
